SV106定位定向RTK
SV106定位定向RTK
SV106定位定向RTK是一款新型的高精度定位定向系統，能夠提供高精度的導航、定位、授時、航向等數據。以其穩定而耐用的設計取代了傳統的陀螺羅盤加單一GPS的工作模式，提高效率，節約成本，是一款能滿足現代導航系統需要的理想的軌跡測量設備。

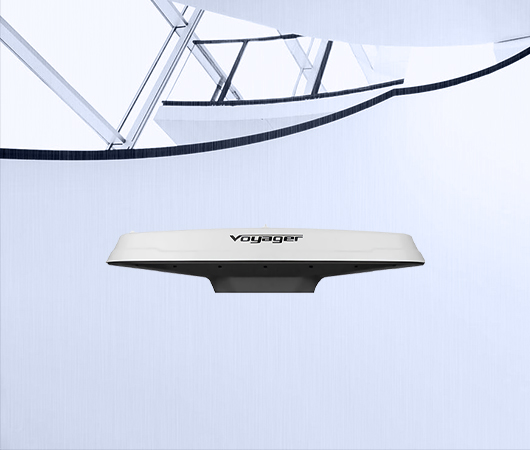

高精度定位定向
定位精度最高可達厘米級，且不受磁場、速度和緯度影響。
啟動速度快
高達20HZ的定位定向數據更新率，穩定可靠。
一體成型機身
將衛星接收機主板高度集成在機身內，雙GPS高度集成，體積小、功耗低、易安裝、成本低、穩定可靠，易于二次開發。
多星座多頻段接收技術
支持所有現行的和規劃中的GNSS衛星信號，支持單北斗系統定位；可外部DGPS信號輸入以實現差分定位。
智能創新數據鏈
首創利用WIFI作為數據鏈，同時具有AP熱點功能，開啟后任何智能終端均可接入接收機對其進行控制。

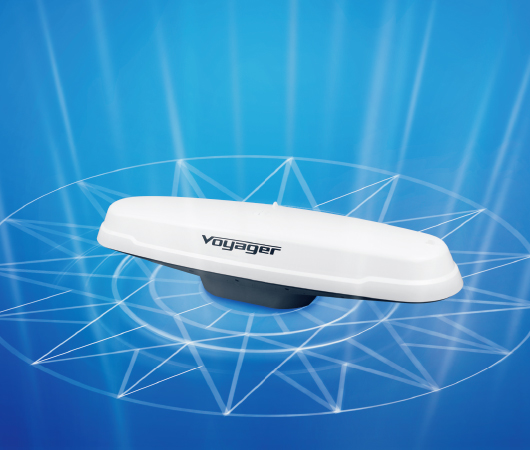

工業級三防設計
采用全新的、堅固的IP67密封防護外殼，耐磨、耐撞擊、耐腐蝕。
配備專業的導航測量軟件
產品用途
適用于疏浚工程測量、港口工程、ADCP測流、打樁放樣、船舶導航定向、露天采礦、碼頭建設施工、航道清淤、海事航標定位管理、石油管道鋪設、代替傳統羅盤等領域，便捷的一體化安裝及撐桿固定功能使其不僅適合海洋和陸地應用，也可應用于露天礦區的機器設備、建筑等其他領域。
技術指標
| 技術參數 | 接收類型 |
L1，C/A碼帶載波相位平滑 |
| 信號跟蹤 |
GPS（L1,、L2、L2C）；GLONASS（L1、L2）；Galileo（E1、E5）BDS（B1、B2） |
|
| SBAS；兼容（WAAS，EGNOS，MSAS等）；QZSS | ||
| 通道數 |
120個動態通道 |
|
| 水平定位精度 |
單點1.2m；SBAS 0.6m；DGPS 0.4m；RTK 1cm+1ppm |
|
|
|
初始化時間<10S；初始化可靠性>99.9% |
|
| 測向精度 |
0.3°RMS |
|
| 技術參數 | 數據更新率 |
最高20Hz |
| 首次定位時間 |
冷啟動<50S，熱啟動<35S |
|
| 授時精度 |
20納秒 |
|
| 測速精度 |
0.03m/s RMS |
|
| 速度限制 |
515m/s |
|
| 技術參數 | 工作溫度 |
-40℃~+85℃ |
| 存儲溫度 |
-55℃~+95℃ |
|
| 濕度 |
95%無冷凝 |
|
| 工作模式 |
自動/手動 |
|
| 串行端口 |
1個全雙工RS 232端口，1 個全雙工RS-422 端口和1個半雙工RS-485 (僅Tx) |
|
| 波特率 |
4800 - 115200 |
|
|
校正輸入/輸出協議 |
RTCM v2.3 (DGPS), RTCM SC-104, L-Dif |
|
| 通訊 |
數據輸入/輸出協議 |
NMEA0183，NMEA2000，Crescent 二進制，L-Dif |
|
NMEA航向信息 |
$GPHDT，$GPROT，$PSAT，$GPHDM，$GPHDG |
|
| 授時輸出 |
1PPS CMOS，低電頻，同步下降，10Ω，10pF負荷 |
|
| 電源 | 輸入電壓 |
10–36 VDC |
| 電流 |
300mA@12V DC |
|
| 電源 |
反極性保護 |
是 |
| 功率消耗 |
3.6W額定 |
|
| 工作溫度 |
- 30℃至+ 70℃（- 22°F到+ 158°F） |
|
| 存儲溫度 |
- 40℃至+ 85℃（- 40°F到+ 185°F） |
|
| 環境 | 濕度 |
99%無冷凝 |
| 防水防塵等級 |
IP67級 |
|
|
狀態指示（LED） |
電源 | |
| 物理 | 尺寸重量 |
66.3長×20.9寬×14.6高（cm）重量：2.82 kg |
